На первый взгляд установка графического устройства очень проста. Однако в процессе есть нюансы, которые порой ставят в тупик даже опытного пользователя. В статье дали пошаговую инструкцию, как правильно подключить видеокарту, какие ошибки могут возникнуть при установке и как их исправить.
Что такое видеокарта и зачем она нужна
Видеокарта, или графический процессор (GPU) — это один из ключевых компонентов компьютеров и ноутбуков. Она отвечает за обработку и вывод графической информации на экран.
Вот что могут видеокарты.
Выводить изображения на экран: они управляют разрешением, частотой обновления и другими параметрами, чтобы картинка на мониторе была качественной.
Обрабатывать графику: преобразовывать трехмерные модели рисунков, видео и анимации в двухмерные изображения.
Обрабатывать видео, обеспечивая плавное воспроизведение без задержек.
Поддерживать работу нескольких мониторов — полезно для специалистов, работающих с графикой, анализом данных или программированием.
Таким образом, благодаря видеокарте можно просматривать видеоролики, фотографии и документы, играть и профессионально работать с графикой.
Виды видеокарт: какую выбрать для устройства
Графические устройства различаются по способу подключения и мощности. Расскажем подробнее про каждый тип видеокарт.
Интегрированные. Установлены в центральный процессор или материнскую плату и используют общую оперативную память (RAM) для обработки графики. Отдельно покупать и ставить их не нужно, но такие видеокарты обычно менее мощные — для Cyberpunk 2077 хотя бы на средних настройках их не хватит.

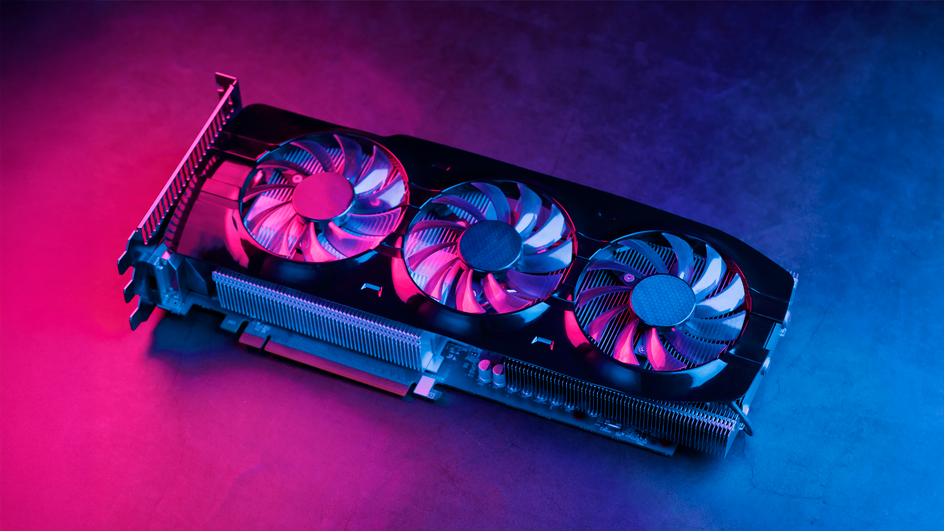

Дискретные. Это отдельные устройства с собственной видеопамятью (VRAM). Продаются отдельно. Их устанавливают в слот на материнской плате. Устройства различаются по мощности и цене: самые продвинутые модели могут стоить как новый компьютер. Зато подходят для 3D-моделирования и гейминга.
Внешние. Отдельные устройства, которые подключаются к внешнему блоку компьютера или ноутбука через порты USB 4 или Thunderbolt. Можно установить такую видеокарту параллельно с уже имеющейся и «прокачать» ПК.
При выборе видеокарты нужно отталкиваться от задач, которыми вы планируете заниматься. Для игр, офисных программ и работы в фоторедакторах понадобятся разные характеристики.
По мнению Сергея Шевелева, ведущего бренд-менеджера DIGMA, видеокарты можно условно разделить на несколько категорий, в зависимости от типа задач, с которыми они справляются.
Для базовых задач или старых игр — всего того, где графика не важна.
Для современных игр и просмотра контента в формате 4К.
Для профессиональной работы в графических редакторах.
Для машинного обучения или легального майнинга.
«Есть два ключевых производителя видеокарт — NVIDIA и AMD. Под работу с графикой и профессиональные задачи лучше заточены модели от NVIDIA, под гейминг — от AMD. Впрочем, если планируете играть с трассировкой лучей (технология, создающая более реалистичное освещение), то придется опять же обращаться к решениям от NVIDIA. У NVIDIA есть бюджетная линейка — GTX, а есть RTX — продвинутая. У AMD нет такого четкого разделения, но можно выделить RX как производительную линейку», — объясняет Сергей Шевелев.
По словам эксперта, чем новее видеокарта, тем она мощнее. Кроме того, внутри каждой линейки есть градация по сериям: чем выше цифра в названии, тем выше производительность.
Для базовых задач подойдут и встроенные видеокарты, которые изначально установлены в компьютере или ноутбуке.
Для простых игр достаточно моделей с 6 ГБ памяти.
Для большинства современных релизов и фильмов в 4К лучше выбирать модели с 8 ГБ, а для профессиональной работы — от 10 и выше.
Если говорить про машинное обучение и прочие ресурсоемкие задачи, то можно смело смотреть варианты от 32 ГБ, но стоить они будут соответствующе.
Сергей Шевелев советует также обратить внимание на такой показатель, как разрядность шины памяти — это ширина канала, по которому передаются единицы информации (биты). У игрового компьютера она должна быть не менее 128 бит, для графики и работы с ИИ оптимально 384 бит.
Как подготовить компьютер или ноутбук к установке видеокарты
«Если заменяете старую карту на новую, необходимо перед началом установки удалить с компьютера драйвера, относящиеся к старому устройству, чтобы не возникало конфликтов между настройками», — советует Сергей Шевелев.
Для удаления лучше воспользоваться специальными программами. Например, Display Driver Uninstaller. Когда драйверы удалятся, необходимо выключить ПК, вытащить кабель, соединяющий монитор и видеокарту, и обесточить блок питания.
Чтобы добраться до видеокарты, снимите с корпуса боковую панель. Обычно она крепится винтами, которые легко выкрутить отверткой.
«Перед установкой видеокарты заранее проверьте, получится ли разместить ее внутри корпуса вашего компьютера», — советует Сергей Шевелев. Если все в порядке, то можно приступать к установке.
Как подключить видеокарту к ноутбуку или компьютеру: пошаговая инструкция
«Замену видеокарты в ноутбуках, как правило, проводить нельзя, потому что она распаяна на материнской плате», — объясняет Сергей Шевелев. Поэтому мы даем инструкцию, как заменить графическое устройство на компьютере. К некоторым моделям лэптопов можно подключить внешнюю видеокарту — об этом расскажем подробнее в следующей главе.
1. Извлеките старую видеокарту
Выкрутите болт или надавите на защелку, с помощью которых графическое устройство крепится к корпусу ПК с внешней стороны. Обычно карта находится в слоте PCI Express. Просто вытащить ее не получится — она зафиксирована специальным держателем. Надавите на эту защелку и удерживайте. Лучше использовать деревянный или пластиковый инструмент: металлический наконечник может соскочить и ударить по материнской плате, повредив ее. Удерживая фиксатор, аккуратно потяните видеокарту на себя и вытащите из слота.
2. Установите видеокарту
Если вы не меняете, а впервые ставите графическое устройство, нужно удалить металлическую заглушку на задней панели ПК, чтобы туда поместилась видеокарта. При замене просто поставьте устройство в освободившееся отверстие.
Установите видеокарту в слот PCI Express. Надавите до щелчка фиксатора, чтобы устройство встало плотно.
3. Закрепите видеокарту
Прикрутите устройство к корпусу с внешней стороны. Винты будут поддерживать видеокарту и надежно зафиксируют, не дав повредить разъем и слот.
4. Подключите кабели питания
Если видеокарте нужно дополнительное питание, подключите кабели от адаптера к разъемам графического устройства. Их количество может отличаться в зависимости от вида GPU. Обычно все разъемы подписаны, поэтому запутаться сложно. Главное — убедиться, что коннекторы защелкнулись и встали плотно.
Когда совершите все необходимые действия, верните на место боковую панель, подключите монитор и блок питания.
Как подключить внешнюю видеокарту к ноутбуку
Не каждый ноутбук может поддержать мощный GPU. Приходится выбирать между производительностью и компактностью. Тонкие и легкие ноутбуки «не потянут» тяжелые приложения, а мощные модели справятся со сложной графикой, но будут громоздкими.
Чтобы прокачать графическую производительность, можно подключить к лэптопу внешнюю видеокарту. Главное, убедиться, что ноутбук поддерживает такую установку. Для этого у него должен быть один из подходящих интерфейсов:
Thunderbolt;
PCI Express;
USB4;
Mini PCI-E.
Установить внешнюю карту можно двумя способами:
подключить специальную док-станцию;
использовать внутренний слот mPCI-E.
Первый вариант проще. Необходимо приобрести док-станцию. В одни модели уже встроена видеокарта, а для других ее нужно покупать отдельно. Затем станцию необходимо подключить к ноутбуку: большинство устройств передают графическую информацию через разъем Thunderbolt. Если девайсу требуется подключение к сети, нужно также подсоединить его к источнику питания.
Второй способ подключения видеокарты более сложный. Понадобится переходник EXP GDC — это устройство, которое позволяет подключить внешнюю видеокарту к ноутбуку через внутренний интерфейс mPCI-E.
Разберем способ подробнее.
1. Подготовка
Отключите ноутбук и снимите с него заднюю панель. Вытащите Wi-Fi модуль, если он установлен. Вставьте видеокарту в слот PCI-E в переходнике.
2. Подключение переходника
На место Wi-Fi модуля подсоедините интерфейс mPCI-E. Другим концом вставьте кабель в EXP GDC.
Подключите провода дополнительного питания: к переходнику они подсоединяются одиночным разъемом 6 pin, а к видеокарте — 6 или 8-pin.
Обратите внимание: такой способ поддерживается не всеми ноутбуками и может потребовать отключения проверки в BIOS.
3. Подключение блока питания
Есть переходники с блоками питания в комплекте. Либо такое устройство придется покупать отдельно. Блок питания необходимо подключить к переходнику с помощью коннектора 8-pin.
4. Завершение работы
Верните на место крышку ноутбука и закрепите ее болтами. Старайтесь, чтобы провод, ведущий к внешней видеокарте, не был слишком сильно зажат.
Что делать после установки видеокарты
Когда GPU установлен, остается проверить его работу. Если все сделано правильно, после запуска компьютера или ноутбука на экране появится изображение. Если его нет, проверьте соединения видеокарты еще раз.
Для корректной работы графического адаптера необходимо установить новые драйвера. Их можно загрузить с официального сайта производителя. Запустите инсталляцию и следуйте инструкциям на экране. После завершения процесса нужно перезагрузить ПК, чтобы изменения вступили в силу.
Когда компьютер включится, откройте панель управления видеокарты: NVIDIA Control Panel или AMD Radeon Settings. В разделе «Изменение разрешения» или «Дисплей» установите максимальное разрешение экрана, поддерживаемое вашим монитором. Также на панели управления можно настроить параметры производительности для игр и приложений: сглаживание, фильтрация текстур и т. д.
Оценить работу видеокарты лучше с помощью специальных программ. Они проведут тесты и покажут уровень производительности GPU.
Чтобы графическое устройство служило дольше, необходимо следить за его состоянием. Например, используйте программы для мониторинга температуры и загрузки видеокарты, чтобы убедиться, что она работает в нормальном диапазоне температур.
Частые ошибки при подключении видеокарты
Даже опытные пользователи иногда допускают ошибки при установке этого устройства. Недочеты при подключении могут привести к проблемам в работе GPU. Расскажем, как их предотвратить и исправить.
1. Несовместимость видеокарты. Перед покупкой нового GPU нужно проверить его на совместимость с материнской платой и другими компонентами системы. Для этого ознакомьтесь с характеристиками ПК и убедитесь, что он поддержит выбранную видеокарту.
2. Неправильная установка в слот. Если видеокарта вставлена в слот неплотно или выбран не тот разъем, компьютер не сможет ее распознать. Убедитесь, что графический адаптер стоит в нужном слоте, проверьте надежность фиксации.
3. Нет дополнительного питания. Некоторые видеокарты требуют дополнительного питания, которое подается через разъемы 6-pin или 8-pin. Если пропустить этот шаг, устройство будет работать некорректно или полностью отключится.
Чтобы исправить ошибку, проверьте наличие необходимых кабелей питания и подключите их к видеокарте. Убедитесь, что блок питания подходит GPU по мощности.
4. Отсутствие драйверов. Без них даже правильно подключенная видеокарта может работать некорректно. Загрузите и установите последние версии драйверов с официального сайта производителя GPU. Перезагрузите компьютер.
5. Плохое охлаждение. Если система активно использует видеокарту, та будет перегреваться и может выйти из строя. Убедитесь, что в корпусе достаточно вентиляторов для хорошей циркуляции воздуха. Если необходимо, установите дополнительную систему охлаждения.
6. Игнорирование обновлений системы. Периодически операционная система требует обновления для корректной работы новых компонентов, в том числе видеокарты. Если пропустить этот шаг, возникнут ошибки в передаче графической информации. Так что не пропускайте апдейты ОС.
Советы эксперта
По словам Сергея Шевелева, алгоритм установки у всех видеокарт одинаковый. Потребуется подготовить слот для GPU: на задней панели компьютера выдавить заглушки, через которые выводятся разъемы PCI-устройств. По мнению эксперта, для установки видеокарты лучше использовать слот PCI Express, который ближе всего расположен к процессору.
«Устанавливать видеокарту следует аккуратно, не прилагая излишней силы. В противном случае есть риск во время вставки или извлечения повредить контакты либо самого разъема PCI Express, либо GPU. После установки видеокарту обязательно нужно зафиксировать. Если ставите тяжелую модель, используйте дополнительную поддержку, иначе со временем она может провиснуть и повредиться, либо повредить другие компоненты компьютера», — объясняет Сергей Шевелев.
Эксперт также советует следить, чтобы видеокарта не стояла слишком плотно к другим компонентам — это перекроет значительную часть воздуха, из-за чего во время работы видеокарта будет сильнее нагреваться и хуже функционировать.
Главное о подключении видеокарты
Подвели итоги статьи и напомнили основные советы.
1. Видеокарта отвечает за обработку и вывод графической информации на экран компьютера или ноутбука.
2. Видеокарты бывают интегрированные — встроенные, дискретные — отдельные устройства, которые вставляют в корпус ПК. И внешние — подключаются через разъемы и работают отдельно.
3. Перед установкой видеокарты удалите драйвера, чтобы не возникло конфликта программного обеспечения.
4. Чтобы установить видеокарту на компьютер, вытащите старое графическое устройство, поставьте новый GPU в слот PCI Express до щелчка и прикрепите его к корпусу с помощью болтов.
5. Для ноутбука со встроенным GPU можно установить внешнюю карту с помощью док-станции или через внутренний слот mPCI-E.
6. После установки видеокарты нужно загрузить драйвера, настроить разрешение экрана и параметры работы GPU.
7. К частым ошибкам при установке видеокарты относятся несовместимость ПК и GPU, неправильная установка в слот, отсутствие дополнительного питания и драйверов, игнорирование обновлений системы и плохое охлаждение устройства.
