Расскажем, на что важно обращать внимание при выборе чипсета, за какие функции он отвечает и почему этот компонент так важен в современных компьютерах. Дадим полезные советы по выбору подходящего под нужные запросы.
Что такое чипсет и где он находится
Чипсет представляет собой набор микросхем, встроенных в материнскую плату. Его основная задача — обеспечить корректную коммуникацию между процессором, оперативной памятью, видеокартой, накопителями и другими периферийными устройствами. Это «логистический центр», который распределяет потоки данных и управляет ресурсами системы.
Расположение чипсета зависит от архитектуры материнской платы. В современных компьютерах чипсет обычно размещен рядом с сокетом и скрыт под радиатором, так как при интенсивной нагрузке он сильно нагревается. Раньше чипсет делился на два компонента: северный мост, который отвечал за связь процессора с видеокартой и оперативной памятью, и южный мост, через который осуществлялся контроль за периферией. С развитием технологий большая часть функций мостов интегрируется в процессор.
Какие функции выполняет чипсет
Чипсет отвечает за важные задачи:
- определение того, какие компоненты способны взаимодействовать с процессором. Например, от чипсета зависит поддержка оперативной памяти типа DDR4 или DDR5 и ее максимальная частота;
- управление шинами данных PCIe, SATA, USB и так далее;
- контроль энергопотребления. Чипсет оптимизирует подачу энергии к компонентам, что особенно важно для ноутбуков и энергоэффективных систем;
- поддержка разгона. Чипсеты (например, Intel Z790 или AMD X670) предоставляют возможности для увеличения рабочей частоты процессора и памяти;
- определение совместимости процессора с видеокартой, оперативной памятью, накопителями и прочими устройствами.
Виды чипсетов
Чипсеты различаются по производителям и классу материнских плат. В контексте обзора видов чипсетов нужно обсуждать те, что разрабатываются под процессоры Intel и AMD, хоть и существуют специфичные процессоры со специально заточенным под них чипсетом (например, процессоры на архитектуре «Эльбрус»).
Класс материнской платы определяется в соответствии с буквой, обозначающей модель установленного чипсета. У материнских плат для процессора Intel разделение по классу следующее:
- H-серия — дешевые и простые чипсеты. Подходят для бюджетной сборки ПК с минимальным функционалом;
- B-серия — пожалуй, самая популярная модель чипсетов. Материнская плата с чипсетом из серии B подходит для домашнего ПК, закрывающего практически любые потребности современного пользователя. Последние модели материнских плат поддерживают разгон памяти и процессора, имеют иногда даже излишнее количество всевозможных разъемов и портов и при этом находятся в доступном ценовом сегменте;
- Z-серия — самая дорогая линейка материнских плат. И если несколько лет назад в них был смысл из-за поддержки наиболее мощных процессоров и возможности их разгона, то сейчас они нужны разве что энтузиастам, желающим выжать из топовых процессоров максимальную частоту. Слоев текстолита, PCIe-линий, портов и цепей питания у данных материнских плат обычно больше, чем у младших братьев, но для обычного пользователя все эти преимущества избыточны.
У материнских плат с сокетом AMD классификация отличается только буквами:
- A-серия — аналог H-серии. Бюджетные материнские платы, не отличающиеся наличием большого количества портов и зачастую не поддерживающие ускорение работы памяти и процессора.
- B-серия — лучший выбор для обычных пользователей ПК. Преимущества те же, что у материнских плат для Intel.
- X-серия — то же, что и Z-серия для Intel.
Чем выше класс материнской платы, тем больше программных и физических опций доступны пользователю. Также материнские платы серий Z и X чаще всего имеют геймерский внешний вид, информационные датчики и множество приятных глазу дополнений, влияющих на образ всего ПК.
Как узнать, какой чипсет на материнской плате
Знание того, какой чипсет используется в компьютере, поможет пользователю подобрать совместимые комплектующие для замены. Есть несколько способов, как это сделать.
1. Через настройки операционной системы

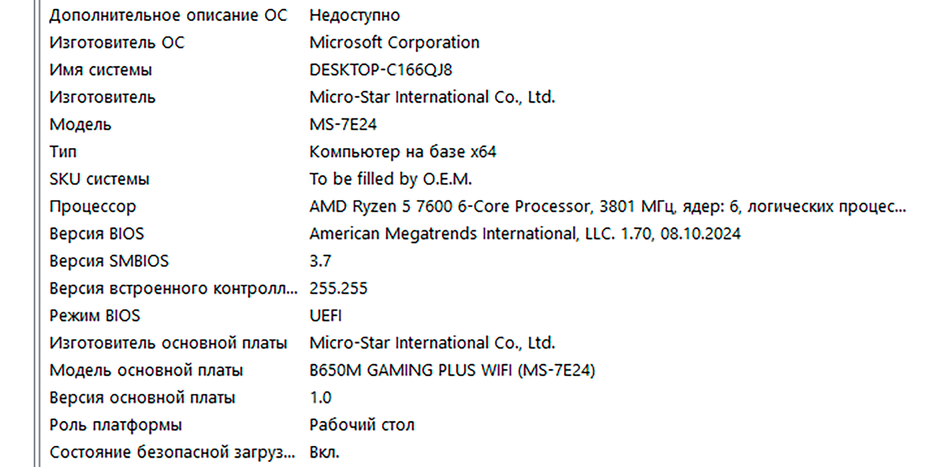

Для Windows: «Поиск» — «Сведения о системе» (или Win + R и команда msinfo32). В разделе «Сведения о системе» находится строка «Модель основной платы» — иногда здесь указан чипсет.

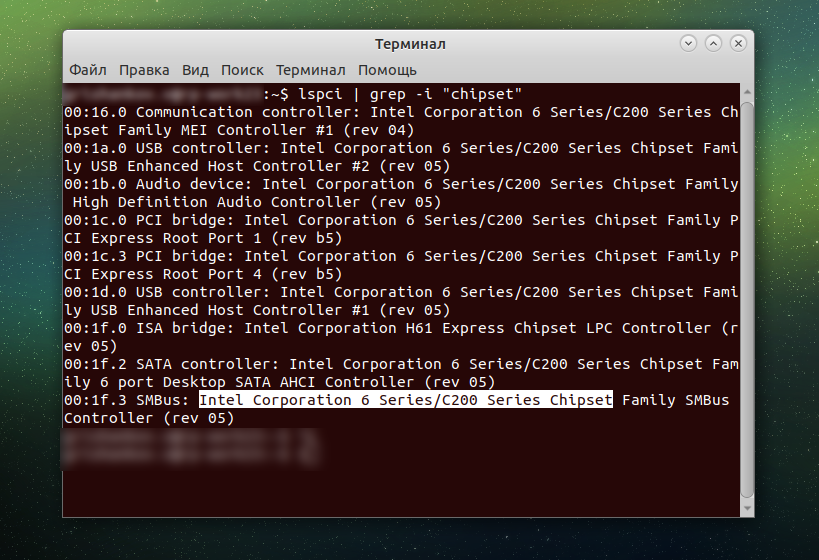

Для Linux: в терминале следует ввести команду lspci | grep -i «chipset» — это покажет информацию о чипсете.
2. Визуальный осмотр материнской платы
Самый простой способ — посмотреть название материнской платы на коробке. Либо же можно найти название на самой материнской плате. Приятный бонус: название находится на лицевой стороне, обычно в зоне радиатора или разъемов, ничего откручивать не придется.
3. Через BIOS/UEFI
Чтобы попасть в BIOS/UEFI, нужно перезагрузить ПК и в момент загрузки системы несколько раз нажать клавиши Del, F2 или F12 (зависит от модели компьютера). В разделе «Main» или «System Information» будет указана модель чипсета.
4. Использовать стороннее ПО

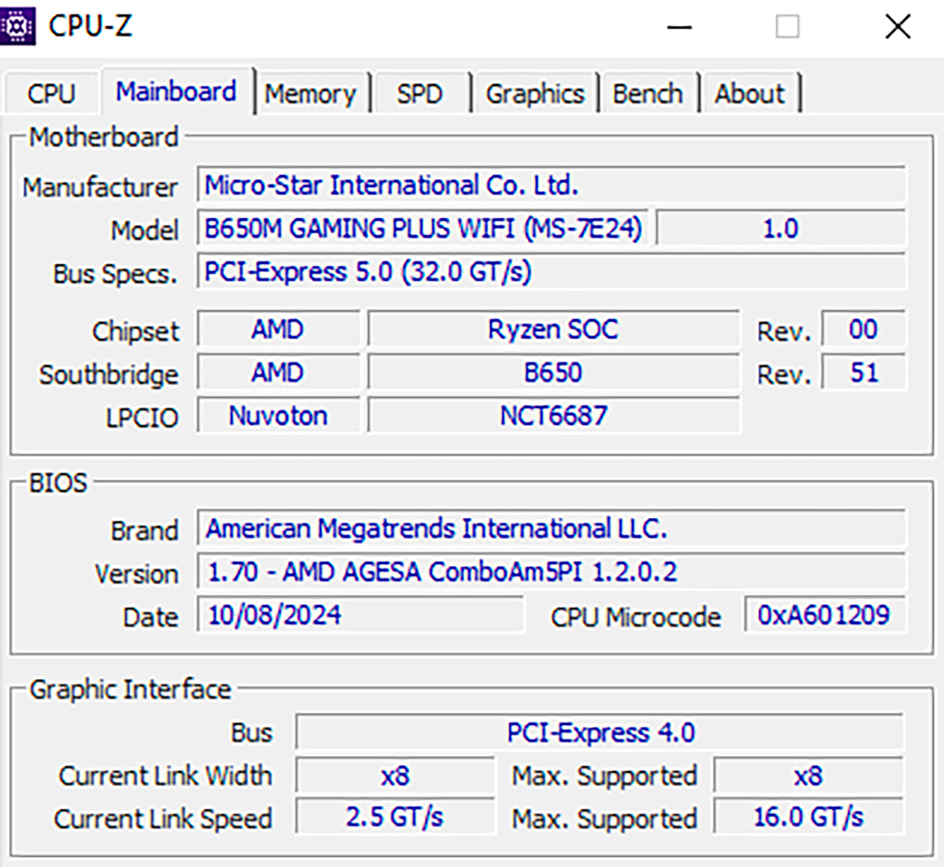

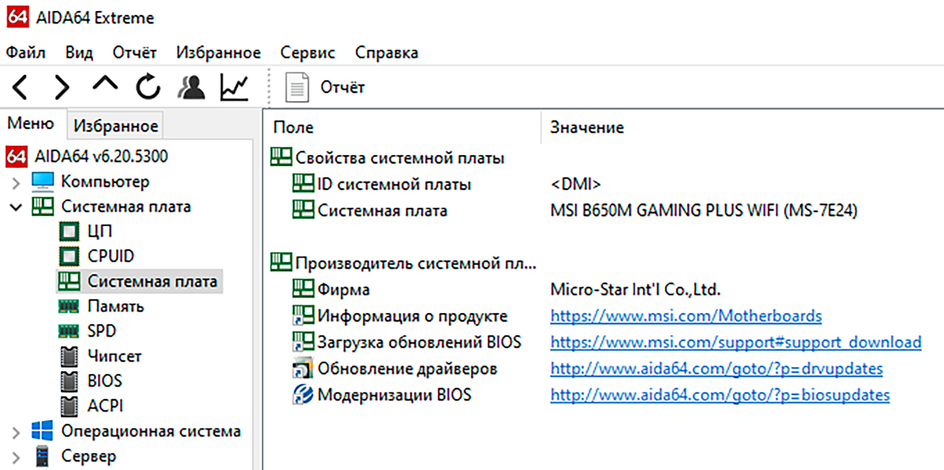

Программы CPU-Z или AIDA64 корректно отображают название модели материнской платы. Например, в AIDA64 есть отдельный раздел под названием «Чипсет».
Как выбрать чипсет материнской платы
Для правильного выбора чипсета нужно отталкиваться от тех задач, которые должен выполнять ПК. Также важно, планируется ли дальнейший апгрейд. Обращайте внимание на следующие факторы.
1. Совместимость с процессором
Важно убедиться, что процессор поддерживает чипсет. ЦП от Intel не будет работать с сокетом, предназначенным для AMD, как и в обратной ситуации. Также не каждый процессор AMD будет работать с каждым сокетом для AMD. Например, народный процессор Ryzen 5 5600 требует наличия сокета AM4, соответственно, ему подойдут материнские платы с чипсетами A520 или B550. Тогда как Ryzen 5
Современные интернет-магазины с возможностью сборки ПК будут предлагать только подходящую под выбранный процессор материнскую плату, чтобы пользователь по незнанию не смог совершить ошибку и добавить в корзину неподходящие комплектующие.
2. Цели использования
Раньше было строгое разделение между классами материнских плат: бюджетные платы — A или H, средний класс — B, наиболее дорогие решения — Z или X. Если рассматривать материнские платы на новых архитектурах, не имеет смысла покупать A- или H-серию, так как по цене они либо такие же, либо незначительно дешевле B-серии. Премиальный сегмент, представленный Z- и X-сериями, подойдет в крайне малом наборе задач, например, для максимального разгона мощных процессоров.
3. Поддержка технологий
Материнские платы с новыми чипсетами могут предложить не только необходимые, но и избыточные функции и разъемы. Что касается более старых версий, при выборе чипсета следует обращать внимание на наличие необходимых разъемов, возможность разгона оперативной памяти и процессора (если есть такая необходимость), а также на цели и задачи ПК.
4. Бюджет
Вопрос цены полностью зависит от потребностей пользователя и общего бюджета на ПК. Однако не стоит переплачивать за дополнительные опции, которые в конечном счете не пригодятся.
Мнение экспертов
Полезные комментарии на тему чипсета материнской платы редакции Hi-Tech Mail дал Торчков Сергей Сергеевич, руководитель образовательных проектов сервиса «Ноутбук 1».
Чипсет, сокет и VRM — чем они принципиально отличаются и почему их нельзя путать
Начнем с теории. VRM (Voltage Regulator Module) — модуль отвечающий за регулировку напряжения. В ремонтной сфере принято считать, что зона VRM — это узел питания самого мощного низкоомного потребителя (это может быть как CPU, так и GPU). Если простыми словами, зона VRM — это питание для любого мощного чипа.

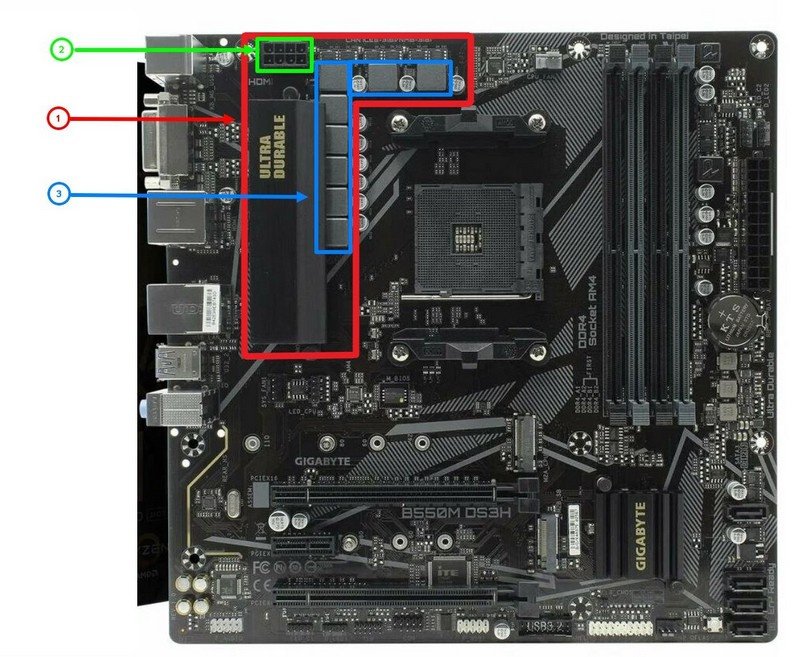

Рассмотрим зону VRM на пример материнской платы для ПК:
- 1 — сама зона формирования напряжения питания CPU;
- 2 — источник питания, в данном случае 12 вольт;
- 3 — фазы питания.

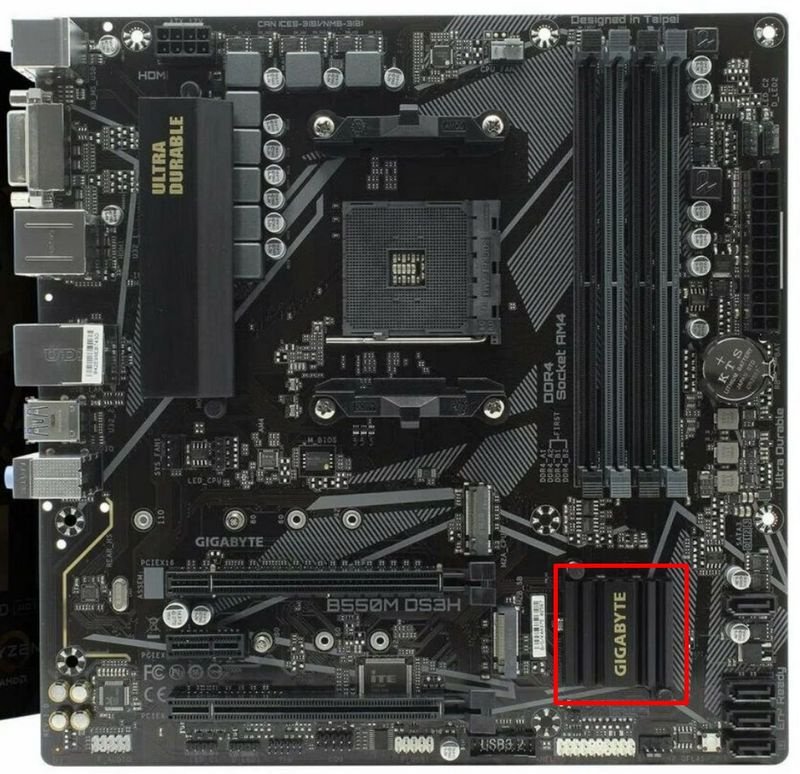

Чипсет — именно этот чип (микросхема) отвечает за большуюу часть производительности материнской платы. Его еще называют хабом или северным и южным мостом. На материнской плате ПК данная микросхема, как правило, находится под радиатором в нижней части платы.
Данная микросхема практически является сердцем работы материнской платы, ведь именно на нее приходит генерация с тактового кварца, который и задает опорные частоты работы. Благодаря этому пользователь и получает свои искомые частоты центрального процессора.

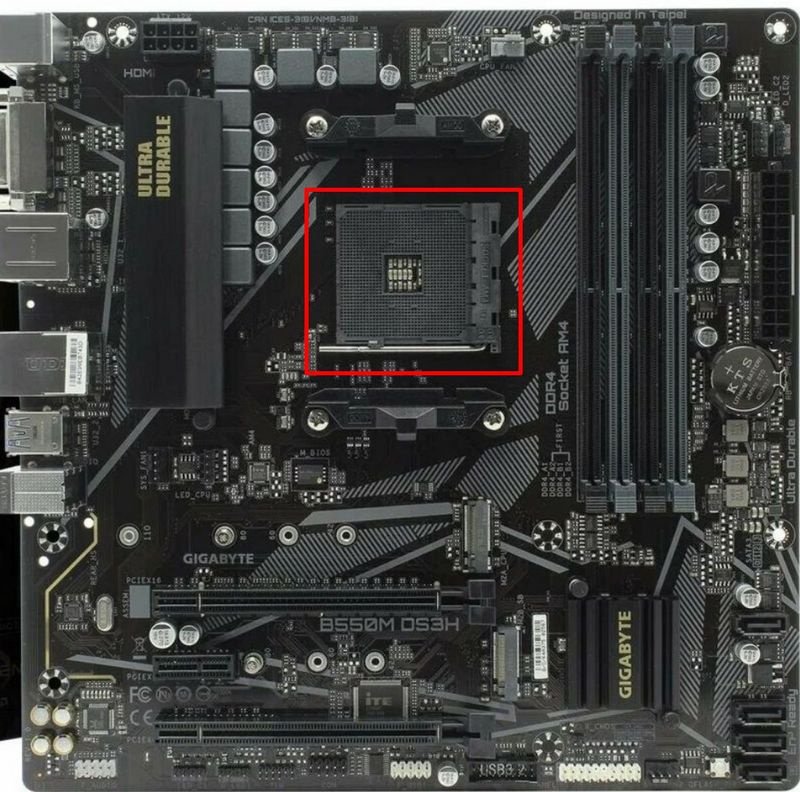

Сокет — это специализированный разъём на материнской плате компьютера, который предназначен для установки процессора (CPU). Он обеспечивает не только механическое крепление, но и соединение всех электрических контактов между процессором и материнской платой.
Почему чипсеты не обновляются отдельно от материнских плат
Чипсет (как и процессор) может быть как бюджетным, так и мощным. Если бы данную микросхему можно было менять, то материнская плата получила бы максимальное количество возможностей и возможность апдейта. А это уже экономически невыгодно как производителю (люди перестануть покупать новые материнские платы), так и конечному потребителю, потому что даже простая плата стоила бы значительно дороже.
Какие параметры чипсета критичны для многозадачности
В этом вопросе нужно смотреть на серию чипсета. Расскажу на примере Intel:
- Чипсеты A — относятся к бюджетному пользовательскому сегменту, не имеют возможности разгона процессора и с минимальным числом линий PCI-E
- Чипсеты B — относятся к среднему пользовательскому сегменту и бизнес-сегменту, имеют возможность разгона процессора и оперативной памяти, а также большее максимальное число линий PCI-E, чем у A-чипсетов.
- Чипсеты H — средний диапазон, ориентированы на пользователей массового сегмента. Предлагают хороший баланс между производительностью и ценой. Имеют меньше поддержки разгона по сравнению с Z-серией.
- Чипсеты Z — предназначены для высокопроизводительных вычислений и игр, поддерживают разгон и установку нескольких GPU. Как правило, имеют больше линий PCIe и расширенные возможности.
Главное о чипсетах
Некоторые чипсеты не были упомянуты, так как они либо представляют историческую ценность, либо имеют слишком ограниченное применение.
- Чипсет — это набор микросхем, который управляет взаимодействием компонентов ПК.
- От чипсета зависит, какие процессоры, видеокарты и накопители будут работать с вашей материнской платой.
- Чипсеты Intel не поддерживают процессоры AMD, как и наоборот.
- Чтобы узнать, какой чипсет используется в ПК, достаточно воспользоваться внутренними средствами ОС или BIOS, сторонним ПО или посмотреть название материнской платы на текстолите.
- Перед покупкой материнской платы нужно определить, какие задачи должен решать ПК, определиться с бюджетом и внимательно следить за совместимостью сокета с процессором.
